Câble UTP : pourquoi huit fils déterminent la vitesse du réseau
Comprendre pourquoi quatre conducteurs limitent souvent Ethernet à 100 Mbit/s, comment les quatre paires permettent le Gigabit et comment diagnostiquer un câble défectueux.
Un NAS, un ordinateur et un routeur possèdent des ports Gigabit, mais la copie d’un fichier plafonne autour de 10 à 12,5 Mo/s. Le stockage n’est pas toujours en cause. Cette valeur est souvent l’indice d’une liaison Ethernet négociée à 100 Mbit/s au lieu de 1 Gbit/s : 100 Mbit/s divisés par huit donnent 12,5 Mo/s avant même de retrancher les en-têtes et les autres pertes.
Le coupable peut être un câble à quatre conducteurs, une paire coupée, un sertissage incomplet ou un équipement limité à 100 Mbit/s. Pour comprendre pourquoi, il faut regarder ce qui se trouve réellement sous la gaine d’un câble Ethernet.
Un câble UTP normal contient huit conducteurs

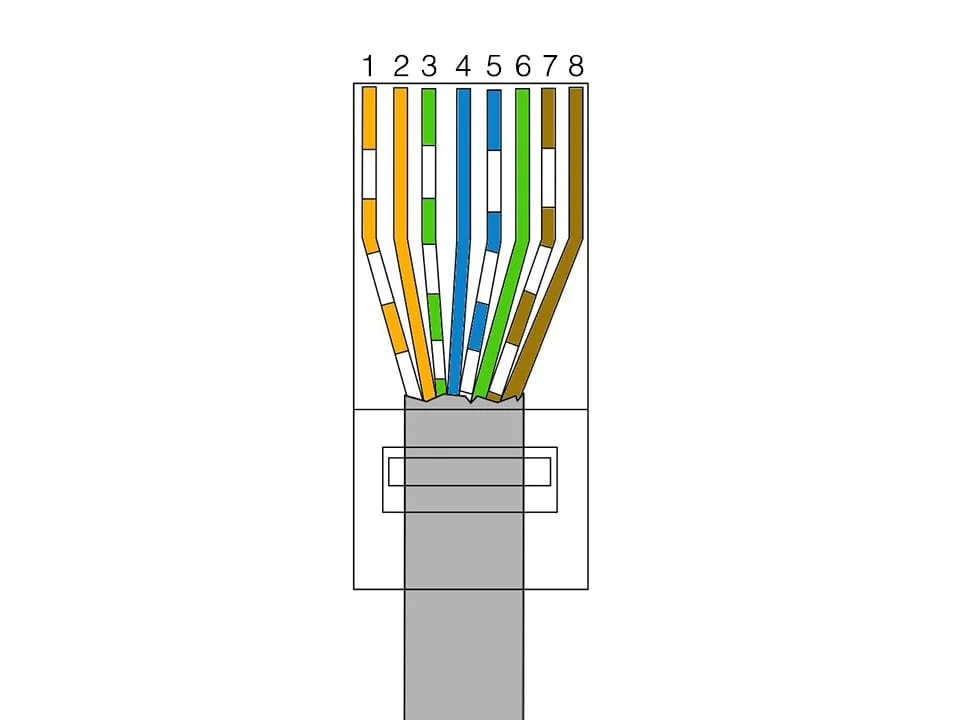

UTP signifie Unshielded Twisted Pair, ou paire torsadée non blindée. Sous la gaine se trouvent quatre paires, soit huit conducteurs. Chaque paire associe une couleur pleine et sa version blanche rayée :
- blanc-orange et orange ;
- blanc-vert et vert ;
- blanc-bleu et bleu ;
- blanc-brun et brun.
La torsade n’est pas décorative. Les deux conducteurs d’une paire transportent des signaux complémentaires. Les perturbations captées en chemin affectent les deux fils d’une manière proche et le récepteur peut en éliminer une grande partie. Chaque paire possède un pas de torsade différent afin de limiter la diaphonie entre paires.
Il faut conserver cette géométrie jusqu’au plus près du connecteur. Détorsader plusieurs centimètres pour faciliter le sertissage dégrade les performances, même si un simple test de continuité indique que les huit fils sont raccordés.
Pourquoi quatre fils suffisent à 100 Mbit/s, mais pas à 1 Gbit/s
Les anciennes liaisons 100BASE-TX utilisent deux paires : une pour l’émission et une pour la réception. C’est la raison pour laquelle certains cordons économiques ou anciens ne contiennent que quatre conducteurs. Ils peuvent fonctionner correctement à 100 Mbit/s, mais ne peuvent pas établir une liaison 1000BASE-T conforme.
Le Gigabit Ethernet sur cuivre exploite les quatre paires simultanément dans les deux sens. Les débits 2,5GBASE-T, 5GBASE-T et 10GBASE-T utilisent eux aussi les quatre paires.
| Norme | Débit nominal | Paires utilisées | Conducteurs requis |
|---|---|---|---|
| 10BASE-T | 10 Mbit/s | 2 | 4 |
| 100BASE-TX | 100 Mbit/s | 2 | 4 |
| 1000BASE-T | 1 Gbit/s | 4 | 8 |
| 2.5GBASE-T et 5GBASE-T | 2,5 et 5 Gbit/s | 4 | 8 |
| 10GBASE-T | 10 Gbit/s | 4 | 8 |
Un seul conducteur mal serti peut donc laisser une liaison 100BASE-TX fonctionnelle tout en empêchant le Gigabit. Selon les contrôleurs réseau et la nature du défaut, la négociation peut retomber à 100 Mbit/s, échouer complètement ou produire une liaison instable avec des erreurs et des renégociations.
Huit fils visibles ne prouvent pas que le câble est bon
Un testeur élémentaire vérifie surtout la continuité et l’ordre des broches. Il détecte un fil coupé, une inversion ou un court-circuit, mais ne mesure pas nécessairement la qualité haute fréquence de la liaison. Un câble peut afficher huit voyants dans le bon ordre et rester incapable de tenir son débit nominal à cause d’une paire trop détorsadée, d’un mauvais connecteur, d’une longueur excessive, d’un rayon de courbure trop serré ou de fortes perturbations.
Pour une installation structurée, un certificateur mesure notamment la perte d’insertion, la diaphonie proche et lointaine, la perte de retour et la longueur électrique. Pour un diagnostic domestique, le test le plus rapide reste souvent de remplacer provisoirement le cordon par un câble court et certifié dont le fonctionnement Gigabit est déjà connu.
T568A, T568B et câbles croisés

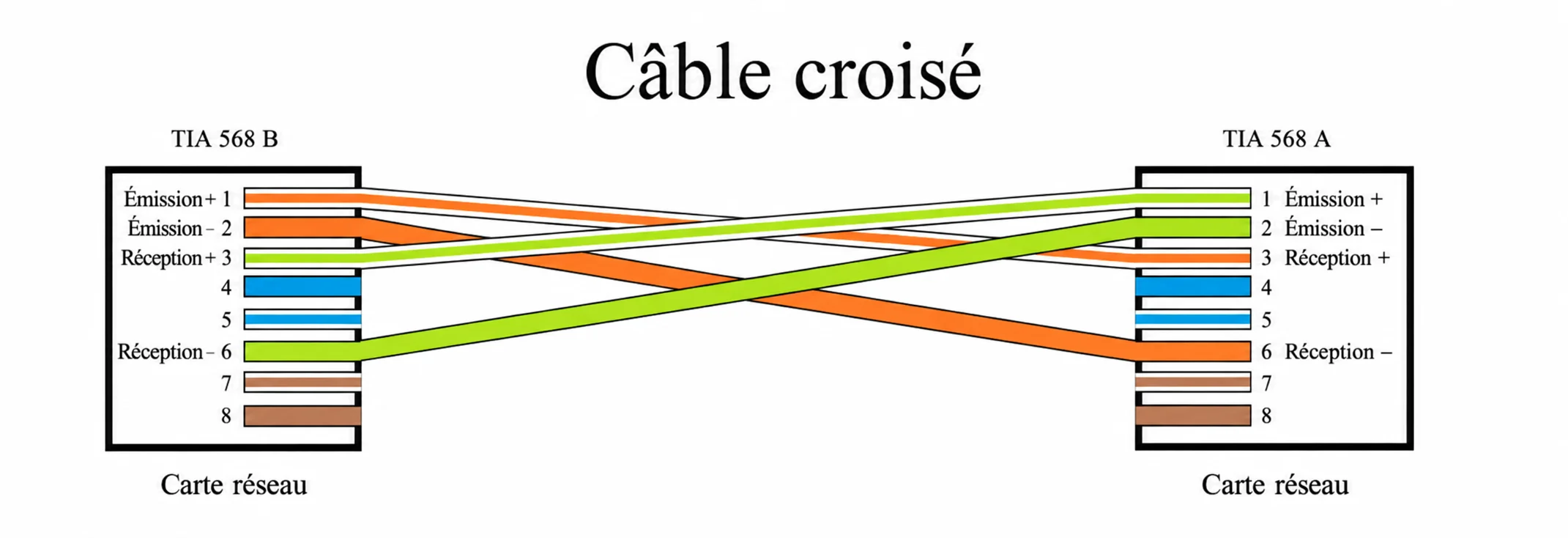

Les normes de câblage T568A et T568B utilisent les mêmes huit conducteurs mais placent les paires orange et verte différemment. Un câble droit emploie le même schéma aux deux extrémités. Un ancien câble croisé associe T568A à une extrémité et T568B à l’autre pour croiser émission et réception.
Dans un réseau moderne, Auto-MDI/MDIX détecte automatiquement le sens des paires. Il n’est donc généralement plus nécessaire de fabriquer un câble croisé pour relier directement deux ordinateurs, un ordinateur à un NAS ou deux commutateurs. Le point essentiel reste la cohérence du sertissage et la présence des quatre paires.
Quelle catégorie choisir ?
La catégorie décrit des performances électriques mesurables, pas uniquement un chiffre imprimé sur la gaine. La qualité des connecteurs, des prises murales, du panneau de brassage et de la pose compte autant que le câble.
| Catégorie | Usage raisonnable | Distance de référence | Conseil |
|---|---|---|---|
| Cat 5 | Ancien 100BASE-TX | jusqu’à 100 m | À remplacer lors d’une rénovation |
| Cat 5e | 1GBASE-T, 2.5GBASE-T | jusqu’à 100 m | 5GBASE-T peut fonctionner sur une liaison qualifiée |
| Cat 6 | 1, 2,5 et 5 Gbit/s | jusqu’à 100 m | 10GBASE-T dépend de la longueur et de la diaphonie externe |
| Cat 6A | 10GBASE-T | jusqu’à 100 m | Choix prévisible pour une nouvelle installation 10 Gbit/s |
Pour du 10GBASE-T sur Cat 6, la règle souvent citée de 55 m n’est pas une garantie universelle. Les recommandations distinguent des liaisons qui doivent fonctionner jusqu’à environ 37 m et celles qui peuvent fonctionner entre 37 et 55 m selon la diaphonie externe. Seule une mesure de la liaison installée donne une réponse fiable. Pour 100 m à 10 Gbit/s, choisissez Cat 6A.
Cat 7 et Cat 8 répondent à d’autres contraintes et ne constituent pas automatiquement un meilleur achat pour une prise RJ45 domestique. Une installation Cat 6A cohérente, avec composants certifiés de bout en bout, est généralement plus utile qu’un cordon au marquage spectaculaire raccordé à des prises ordinaires.
2,5 et 5 Gbit/s sur un câblage existant
La norme IEEE 802.3bz a introduit 2.5GBASE-T et 5GBASE-T pour exploiter une grande partie du câblage Cat 5e et Cat 6 déjà installé. Le 2,5 Gbit/s sur Cat 5e jusqu’à 100 m est un objectif normal de la norme. Le 5 Gbit/s est prévu sur Cat 6 jusqu’à 100 m et peut fonctionner sur Cat 5e dans des conditions définies, mais une ancienne liaison longue et fortement groupée peut nécessiter une qualification à cause de la diaphonie externe.
L’auto-négociation choisit le meilleur débit commun annoncé par les deux interfaces. Elle ne transforme cependant pas un câble défectueux en câble conforme. Certains contrôleurs disposent d’un mécanisme de downshift qui tente un débit inférieur après plusieurs échecs d’établissement de la liaison : utile pour maintenir la connectivité, mais révélateur d’un problème si le matériel devrait fonctionner plus vite.
Câble rond, câble plat, cuivre et CCA
Un cordon plat n’est pas automatiquement limité à 100 Mbit/s. Un produit correctement conçu et certifié peut atteindre son débit annoncé. En revanche, les câbles très fins et sans documentation laissent moins de marge, se plient plus facilement et dissimulent parfois des conducteurs de faible section. Pour le câblage fixe, un câble rond à quatre paires, certifié et posé sans écrasement reste le choix le plus robuste.
Vérifiez aussi la matière du conducteur. Un câble CCA utilise de l’aluminium recouvert de cuivre. Sa résistance électrique est plus élevée, il chauffe davantage avec le PoE et il est plus fragile au sertissage. Les câbles de communication par paires torsadées en CCA ne répondent pas aux exigences de câblage TIA qui demandent des conducteurs en cuivre massif ou multibrin.
- Cuivre massif : adapté aux liaisons fixes dans les murs et les chemins de câble.
- Cuivre multibrin : plus souple, adapté aux cordons de brassage courts.
- CCA : à éviter pour le réseau structuré, particulièrement avec PoE.
La section du conducteur, souvent exprimée en AWG, compte aussi. Plus le nombre AWG est élevé, plus le conducteur est fin. Pour une longue liaison PoE ou un appareil fortement alimenté, la résistance cumulée peut devenir aussi importante que le débit de données.
Pourquoi le nombre de conducteurs compte aussi pour le PoE
Power over Ethernet transporte l’alimentation sur les paires du câble. Selon la génération PoE, deux ou quatre paires peuvent être utilisées. Un câble amputé de deux paires peut sembler suffisant pour un ancien lien 100 Mbit/s, mais il réduit les possibilités d’alimentation, augmente les risques d’échauffement si les conducteurs sont trop fins et empêche les modes modernes qui répartissent le courant sur les quatre paires.
Pour une caméra, un point d’accès Wi-Fi, un téléphone ou un autre appareil PoE, choisissez un câble en cuivre conforme, respectez le rayon de courbure et évitez les faisceaux serrés exposés à une forte température.
Vérifier la vitesse négociée sur un NAS Synology

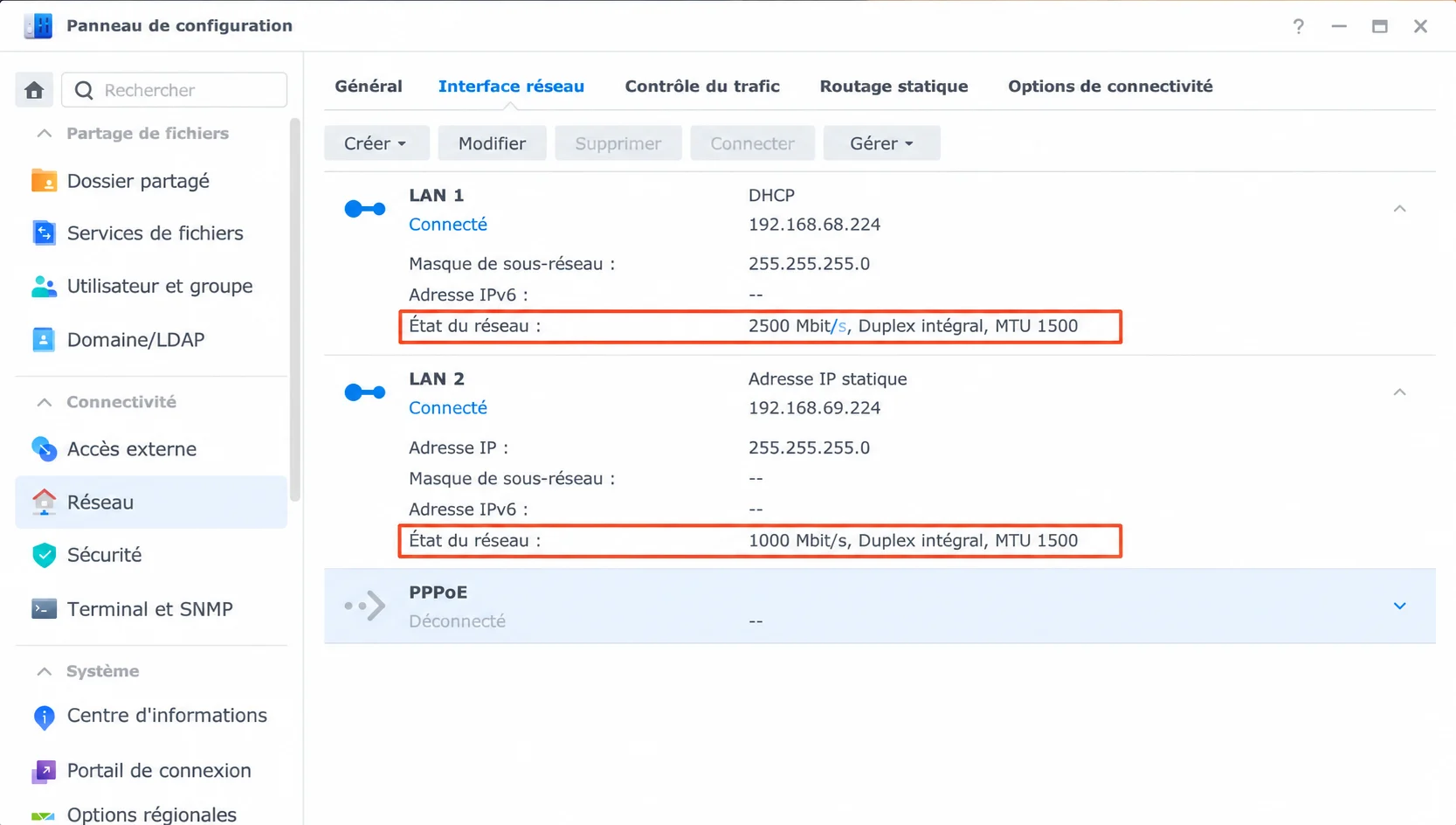

Dans DSM, ouvrez Panneau de configuration → Réseau → Interface réseau, puis développez l’interface concernée. La ligne « État du réseau » indique le débit négocié, le duplex et le MTU.

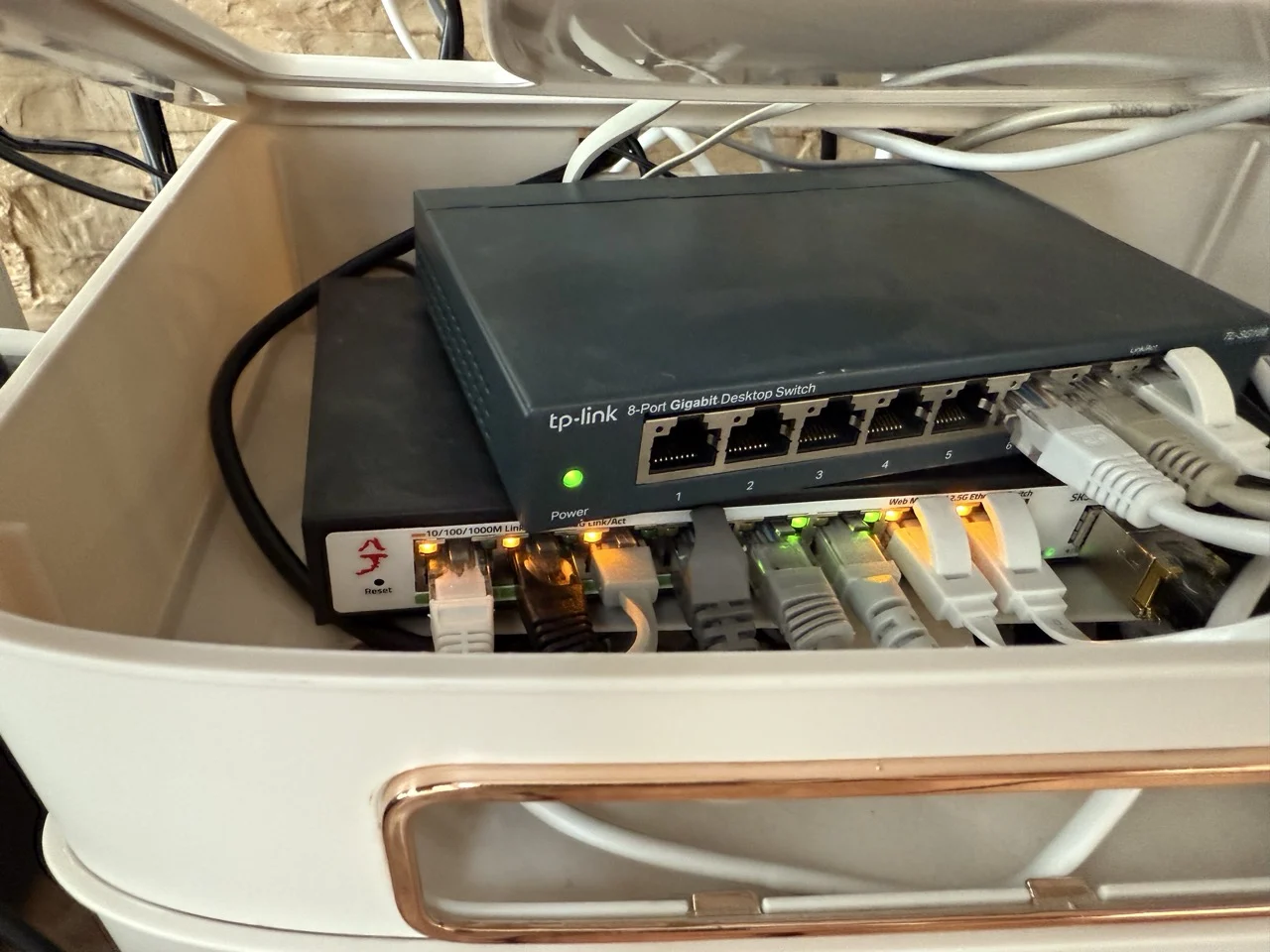

Sur un commutateur administrable, consultez la vitesse et le duplex du port. Sur un modèle non administrable, la couleur ou la cadence des voyants peut distinguer 100 Mbit/s, 1 Gbit/s et parfois 2,5 Gbit/s ; la signification exacte dépend du constructeur.
Attention : la vitesse de liaison n’est pas le débit d’un fichier. Une liaison à 1 Gbit/s transporte au maximum 125 Mo/s en théorie. Dans un transfert réel, environ 110 à 118 Mo/s est fréquent avec de bons disques et un protocole efficace. Le chiffrement, SMB, le stockage, le processeur, les petits fichiers et les autres utilisateurs réduisent encore le résultat.
Procédure de diagnostic lorsque le Gigabit tombe à 100 Mbit/s
- Lisez la vitesse de liaison aux deux extrémités avant de lancer un test de copie.
- Débranchez puis rebranchez le cordon afin de relancer l’auto-négociation.
- Essayez un câble court connu, Cat 5e ou supérieur, avec huit conducteurs en cuivre.
- Changez de port sur le commutateur ou le routeur pour exclure un connecteur endommagé.

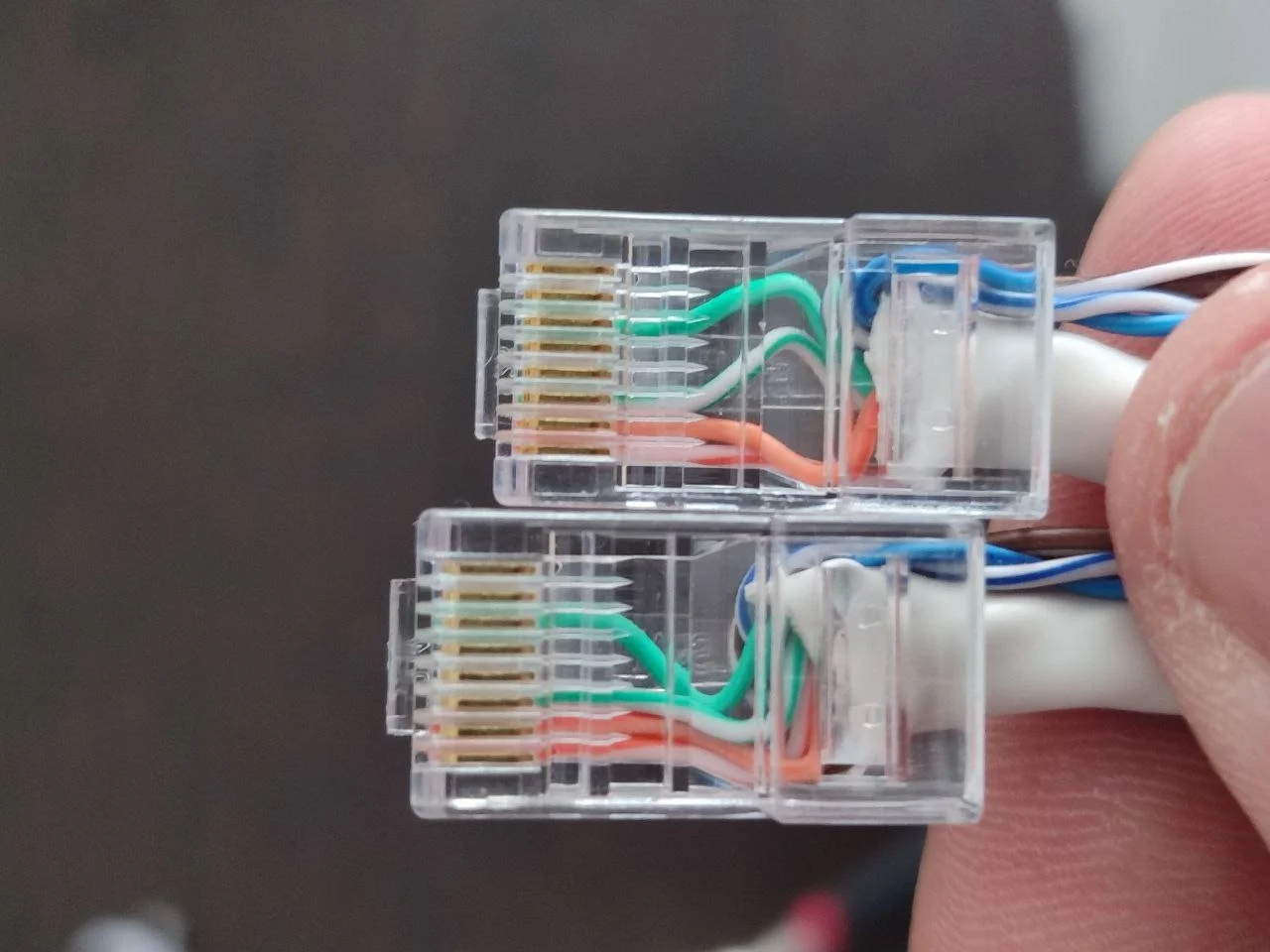

- Inspectez les fiches : ordre T568A ou T568B cohérent, contacts enfoncés, gaine retenue et paires peu détorsadées.
- Testez les huit conducteurs avec un testeur de continuité, puis qualifiez la liaison si le défaut persiste.
- Consultez les compteurs d’erreurs du port : CRC, pertes de liaison et renégociations peuvent révéler un câble marginal.
- Mesurez avec iperf3 pour séparer la performance du réseau de celle des disques et du partage de fichiers.
Évitez de forcer manuellement 1 Gbit/s comme première solution. Le Gigabit cuivre dépend de l’auto-négociation pour plusieurs paramètres et un réglage forcé ne répare ni une paire coupée ni un mauvais sertissage.
Conclusion
Le nombre de conducteurs n’est pas un détail de fabrication. Quatre fils peuvent suffire à une ancienne liaison 100BASE-TX, tandis que 1000BASE-T et les débits supérieurs ont besoin des quatre paires. Si un transfert plafonne près de 12,5 Mo/s, commencez par vérifier la vitesse négociée et le câble avant d’accuser le NAS ou les disques.
Pour une nouvelle installation, retenez une règle simple : huit conducteurs en cuivre, une catégorie adaptée, des connecteurs cohérents, des paires préservées jusqu’aux contacts et une validation de bout en bout. Le marquage sur la gaine promet une catégorie ; seule la liaison complète prouve la performance.
Références techniques
- IEEE 802.3bz : 2.5GBASE-T et 5GBASE-T
- Ethernet Alliance : qualification du câblage Cat 5e, Cat 6 et Cat 6A pour 2,5 et 5 Gbit/s
- Fluke Networks : exigences de test 10GBASE-T sur Cat 6 et Cat 6A
- Synology : diagnostiquer un faible débit de transfert dans DSM
- Belden : risques des conducteurs CCA pour le câblage réseau
